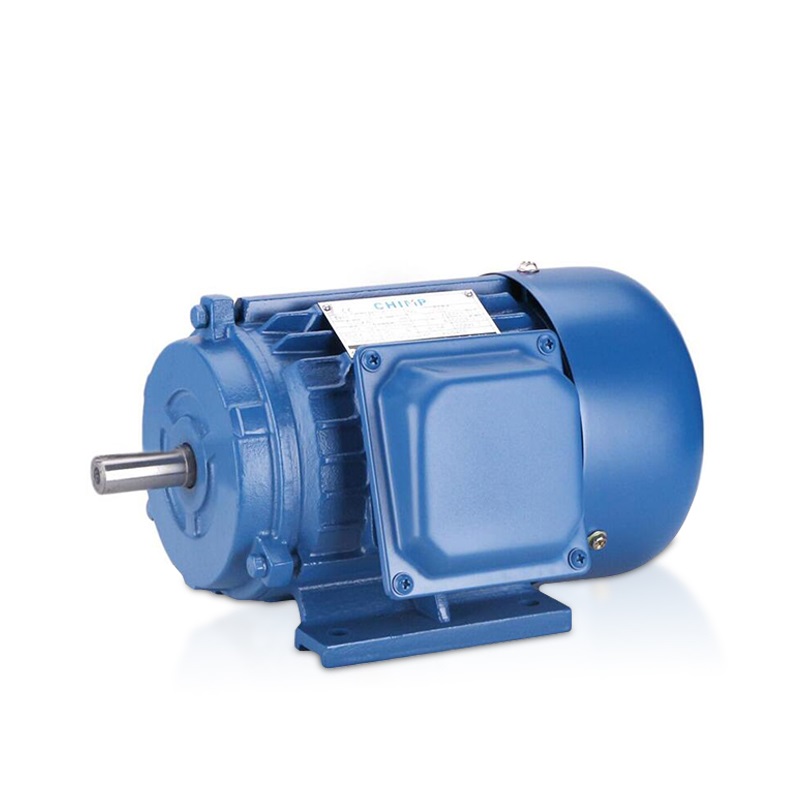

Motor seri Y benar-benar tertutup dan berpendingin kipas (TEFC), motor induksi sangkar tupai tiga fase.Mereka baru dirancang sesuai dengan persyaratan standar IEC yang relevan.
Motor seri Y memiliki kinerja yang luar biasa, seperti efisiensi tinggi, hemat energi, torsi awal yang tinggi, kebisingan rendah, getaran kecil, pengoperasian yang andal, dan perawatan yang mudah, dll.
Motor seri Y banyak digunakan di banyak tempat, di mana tidak ada gas yang mudah terbakar, meledak atau korosif, dan tanpa pompa, kipas, mixer, mesin pengangkut, mesin dan peralatan khusus, dll.
(Tinggi tengah dasar): 80-315mm
(Tegangan terukur): 380V
(Kelas perlindungan): IP44 IP54)
(Sistem kerja): S1
(Rentang Daya): 0,55-200kw
(Frekuensi terukur): 50Hz 60Hz
(Kelas isolasi): B级
Tipe _ | Keluaran (kw) | Beban penuh | 堵转 转矩 | 堵转 电流 | 最 大 转矩 | Berat (kg) | |||||
Kecepatan | arus (A) | Eff(%) | 功率 因素 | 额定 转矩 | 额定 电流 | 额定 转矩 | |||||
(r/mnt) | Faktor daya (cosΦ) | saya st/saya tidak | saya st/saya tidak | Tmaks/Tn | |||||||
3000转/分(2级) Kecepatan Sinkron 3000r/m(2kutub) | |||||||||||
Y80M1-2 | 0.75 | 2830 | 1.8 | 75 | 0.84 | 6.5 | 2.2 | 2.3 | 16 | ||
Y80M2-2 | 1.1 | 2830 | 2.5 | 77 | 0.86 | 7 | 2.2 | 2.3 | 17 | ||
Y90S-2 | 1.5 | 2840 | 3.4 | 78 | 0.86 | 7 | 2.2 | 2.3 | 20 | ||
Y90L-2 | 2.2 | 2840 | 4.7 | 80.5 | 0.86 | 7 | 2.2 | 2.3 | 23 | ||
Y100L-2 | 3 | 2870 | 6.4 | 82 | 0.87 | 7 | 2.2 | 2.3 | 34 | ||
Y112M-2 | 4 | 2890 | 8.2 | 85.5 | 0.87 | 7 | 2 | 2.3 | 42 | ||
Y132S1-2 | 5.5 | 2900 | 11 | 85.5 | 0.88 | 7 | 2 | 2.3 | 61 | ||
Y132S2-2 | 7.5 | 2900 | 15 | 86.2 | 0.88 | 7 | 2 | 2.3 | 68 | ||
Y160M1-2 | 11 | 2930 | 22 | 87.2 | 0.88 | 7 | 2 | 2.3 | 118 | ||
Y160M2-2 | 15 | 2930 | 29 | 88.2 | 0.88 | 7 | 2 | 2.3 | 123 | ||
Y160L-2 | 18.5 | 2930 | 36 | 89 | 0.89 | 7 | 2 | 2.2 | 135 | ||
Y180M-2 | 22 | 2940 | 42 | 89 | 0.89 | 7 | 2 | 2.2 | 165 | ||
Y200L1-2 | 30 | 2950 | 57 | 90 | 0.89 | 7 | 2 | 2.2 | 222 | ||
Y200L2-2 | 37 | 2950 | 70 | 90.5 | 0.89 | 7 | 2 | 2.2 | 235 | ||
Y225M-2 | 45 | 2970 | 84 | 91.5 | 0.89 | 7 | 2 | 2.2 | 289 | ||
Y250M-2 | 55 | 2970 | 103 | 91.5 | 0.89 | 7 | 2 | 2.2 | 364 | ||
Y280S-2 | 75 | 2970 | 140 | 92 | 0.89 | 7 | 2 | 2.2 | 570 | ||
Y280M-2 | 90 | 2970 | 167 | 92.5 | 0.89 | 7 | 1.8 | 2.2 | 557 | ||
Y315S-2 | 110 | 2980 | 200 | 92.5 | 0.89 | 6.8 | 1.8 | 2.2 | 870 | ||
1500转/分(4级) Kecepatan Sinkron 1500r/m(4 tiang) | |||||||||||
Y80M1-4 | 0.55 | 1390 | 1.5 | 73 | 0.76 | 6 | 2.4 | 2.3 | 16 | ||
Y80M2-4 | 0.75 | 1390 | 2 | 74.5 | 0.76 | 6 | 2.3 | 2.3 | 17 | ||
Y90S-4 | 1.1 | 1400 | 2.8 | 78 | 0.78 | 6.5 | 2.3 | 2.3 | 20 | ||
Y90L-4 | 1.5 | 1400 | 3.7 | 79 | 0.79 | 6.5 | 2.3 | 2.3 | 23 | ||
Y100L1-4 | 2.2 | 1430 | 5 | 81 | 0.82 | 7 | 2.2 | 2.3 | 34 | ||
Y100L2-4 | 3 | 1430 | 6.8 | 82.5 | 0.82 | 7 | 2.2 | 2.3 | 42 | ||
Y112M-4 | 4 | 1440 | 8.8 | 84.5 | 0.81 | 7 | 2.2 | 2.3 | 61 | ||
Y132S-4 | 5.5 | 1440 | 12 | 85.5 | 0.82 | 7 | 2.2 | 2.3 | 68 | ||
Y132M-4 | 7.5 | 1440 | 15 | 87 | 0.84 | 7 | 2.2 | 2.3 | 118 | ||
Y160M-4 | 11 | 1460 | 23 | 88 | 0.85 | 7 | 2.2 | 2.3 | 123 | ||
Y160L-4 | 15 | 1460 | 30 | 88.5 | 0.86 | 7 | 2.2 | 2.3 | 135 | ||
Y180M-4 | 18.5 | 1470 | 36 | 91 | 0.86 | 7 | 2 | 2.2 | 165 | ||
Y180L-4 | 22 | 1470 | 43 | 91.5 | 0.87 | 7 | 2 | 2.2 | 222 | ||
Y200L-4 | 30 | 1470 | 57 | 92.2 | 0.87 | 7 | 2 | 2.2 | 235 | ||
Y225S-4 | 37 | 1480 | 70 | 91.8 | 0.87 | 7 | 1.9 | 2.2 | 289 | ||
Y225M-4 | 45 | 1480 | 84 | 92.3 | 0.88 | 7 | 1.9 | 2.2 | 364 | ||
Y250M-4 | 55 | 1480 | 103 | 92.6 | 0.88 | 7 | 2 | 2.2 | 570 | ||
Y280S-4 | 75 | 1480 | 140 | 92.7 | 0.88 | 7 | 1.9 | 2.2 | 557 | ||
Y280M-4 | 90 | 1480 | 164 | 93.5 | 0.89 | 7 | 1.9 | 2.2 | 870 | ||
Y315S-4 | 110 | 1480 | 201 | 93.5 | 0.89 | 6.8 | 1.8 | 2.2 | / |
Tipe _ | Keluaran (kw) | Beban penuh | 堵转 转矩 | 堵转 电流 | 最 大 转矩 | Berat (kg) | |||||
Kecepatan | arus (A) | Eff(%) | 功率 因素 | 额定 转矩 | 额定 电流 | 额定 转矩 | |||||
(r/mnt) | Faktor daya (cosΦ) | saya st/saya tidak | saya st/saya tidak | Tmaks/Tn | |||||||
1000转/分(6级) Kecepatan Sinkron 1000r/m(6 tiang) | |||||||||||
Y80M-6 | 0.55 | 910 | 1.8 | 71.5 | 0.7 | 5.5 | 2 | 2.2 | 14 | ||
Y90S-6 | 0.75 | 910 | 2.3 | 72.5 | 0.7 | 5.5 | 2 | 2.2 | 14.5 | ||
Y90L-6 | 1.1 | 910 | 3.2 | 73.5 | 0.72 | 5.5 | 2 | 2.2 | 15 | ||
Y100L-6 | 1.5 | 940 | 4 | 77.5 | 0.74 | 6 | 2 | 2.2 | 16 | ||
Y112M-6 | 2.2 | 940 | 5.6 | 80.5 | 0.74 | 6 | 2 | 2.2 | 21 | ||
Y132S-6 | 3 | 960 | 7.2 | 83 | 0.76 | 6.5 | 2 | 2.2 | 24 | ||
Y132M1-6 | 4 | 960 | 9.4 | 84 | 0.77 | 6.5 | 2 | 2.2 | 32 | ||
Y132M2-6 | 5.5 | 960 | 13 | 85.3 | 0.78 | 6.5 | 2 | 2.2 | 41 | ||
Y160M-6 | 7.5 | 970 | 17 | 86 | 0.78 | 6.5 | 2 | 2 | 64 | ||
Y160L-6 | 11 | 970 | 25 | 87 | 0.78 | 6.5 | 2 | 2 | 74 | ||
Y180L-6 | 15 | 970 | 31 | 89.5 | 0.81 | 6.5 | 1.8 | 2 | 76 | ||
Y200L1-6 | 18.5 | 970 | 38 | 89.8 | 0.83 | 6.5 | 1.8 | 2 | 105 | ||
Y200L2-6 | 22 | 970 | 45 | 90.2 | 0.83 | 6.5 | 1.8 | 2 | 132 | ||
Y225M-6 | 30 | 980 | 60 | 90.2 | 0.85 | 6.5 | 1.7 | 2 | 178 | ||
Y250M-6 | 37 | 980 | 72 | 90.8 | 0.86 | 6.5 | 1.8 | 2 | 207 | ||
Y280S-6 | 45 | 980 | 85 | 92 | 0.87 | 6.5 | 1.8 | 2 | 218 | ||
Y280M-6 | 55 | 980 | 104 | 92 | 0.87 | 6.5 | 1.8 | 2 | 285 | ||
Y315S-6 | 75 | 990 | 141 | 92.8 | 0.87 | 6.5 | 1.6 | 2 | 368 | ||
Y315M-6 | 90 | 990 | 168 | 93.2 | 0.87 | 6.5 | 1.6 | 2 | 508 | ||
Y315L1-6 | 110 | 990 | 204 | 93.5 | 0.87 | 6.5 | 1.6 | 2 | 565 | ||
750转/分(8级) Kecepatan Sinkron 750r/m(8 tiang) | |||||||||||
Y132S-8 | 2.2 | 710 | 5.6 | 80.5 | 0.71 | 5.5 | 2 | 2 | 16 | ||
Y132M-8 | 3 | 710 | 7.3 | 82 | 0.72 | 5.5 | 2 | 2 | 17 | ||
Y160M1-8 | 4 | 715 | 9.5 | 84 | 0.73 | 6 | 2 | 2 | 23 | ||
Y160M2-8 | 5.5 | 715 | 12.7 | 85 | 0.74 | 6 | 2 | 2 | 25 | ||
Y160L-8 | 7.5 | 715 | 17 | 86 | 0.75 | 5.5 | 2 | 2 | 30 | ||
Y180L-8 | 11 | 730 | 24.4 | 87.5 | 0.77 | 6 | 1.7 | 2 | 32 | ||
Y200L-8 | 15 | 730 | 32.9 | 88 | 0.76 | 6 | 1.8 | 2 | 40 | ||
Y225S-8 | 18.5 | 735 | 39.7 | 89.5 | 0.76 | 6 | 1.7 | 2 | 64 | ||
Y225M-8 | 22 | 735 | 46.4 | 90 | 0.78 | 6 | 1.8 | 2 | 73 | ||
Y250M-8 | 30 | 735 | 61.6 | 90.5 | 0.8 | 6 | 1.8 | 2 | 106 | ||
Y280S-8 | 37 | 740 | 76.1 | 91 | 0.8 | 6 | 1.8 | 2 | 110 | ||
Y280M-8 | 45 | 740 | 90.8 | 91.7 | 90.8 | 6 | 1.8 | 2 | 132 | ||
Y315S-8 | 55 | 740 | 111 | 92 | 0.8 | 6.5 | 1.6 | 2 | 170 | ||
Y315M-8 | 75 | 740 | 150 | 92.5 | 0.81 | 6.5 | 1.6 | 2 | 215 | ||
Y315L1-8 | 90 | 740 | 179 | 93 | 0.82 | 6.5 | 1.6 | 2 | 264 | ||
Y315L2-8 | 110 | 740 | 219 | 93.3 | 0.82 | 6.3 | 1.6 | 2 | 290 |
