4''SDM 8
4SD
4: Diameter sumur: 100mm (4 ')

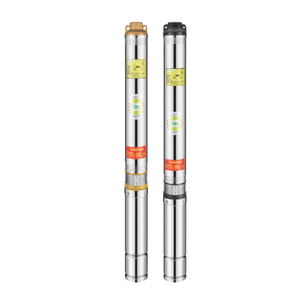

SD: Pompa submersible Seri SD
M: Motor fase tunggal (Tiga fase tanpa M)
8: Kapasitas (m3 / jam)
05: Panggung
0,55: Daya motor (KW)
Untuk suplai air dari sumur atau waduk.
Untuk keperluan rumah tangga, untuk aplikasi sipil dan industri.
Untuk penggunaan taman dan irigasi.
Suhu fluida maksimum hingga +35 °C.
Kandungan pasir maksimum: 0,25%.
Perendaman maksimum: 100m.
Diameter sumur minimum: 4'.
Motor yang dapat diputar ulang atau motor layar obturasi penuh
Tiga fase: 380V-415V / 50Hz
Fase tunggal: 220V-240V/50Hz
Dilengkapi dengan kotak kontrol mulai atau kotak kontrol otomatis digital
Pompa dirancang dengan casing yang ditekan
Standar dimensi NEMA
Segel mekanis khusus
Tegangan atau frekuensi lain 60 Hz
UKURAN PARATEMER TABEL | |||||
MODEL | A | B | C | D | E |
4SDM8/5-0,55 | 679 | 312 | 367 | 11/2'-2' | 96 |
4SDM8/6-0,75 | 732 | 327 | 405 | 11/2'-2' | 96 |
4SDM8/7-0,75 | 786 | 342 | 444 | 11/2'-2' | 96 |
4SDM8/8-1.1 | 899 | 382 | 517 | 11/2'-2' | 96 |
4SDM8/9-1.1 | 968 | 412 | 556 | 11/2'-2' | 96 |
4SDM8/10-1.5 | 1016 | 422 | 594 | 11/2'-2' | 96 |
4SDM8/12-1.5 | 1168 | 462 | 706 | 11/2'-2' | 96 |
4SDM8/15-2.2 | 1322 | 502 | 820 | 11/2'-2' | 96 |
4SDM8/17-2.2 | 1423 | 527 | 896 | 11/2'-2' | 96 |
4SD8/15-2.2 | 1307 | 487 | 820 | 11/2'-2' | 96 |
4SD8/17-2.2 | 1398 | 502 | 896 | 11/2'-2' | 96 |
4SD8/19-3.0 | 1504 | 532 | 972 | 11/2'-2' | 96 |
4SD8/22-3.0 | 1639 | 552 | 1087 | 11/2'-2' | 96 |
4SD8/26-4.0 | 1877 | 602 | 1275 | 11/2'-2' | 96 |
4SD8/28-4.0 | 1977 | 627 | 1350 | 11/2'-2' | 96 |
4SD8/31-5.5 | 2137 | 672 | 1465 | 11/2'-2' | 96 |
4SD8/35-5.5 | 2365 | 712 | 1653 | 11/2'-2' | 96 |
4SD8/40-7.5 | 2645 | 802 | 1843 | 11/2'-2' | 96 |
4SD8/42-7.5 | 2850 | 802 | 2048 | 11/2'-2' | 96 |
DATA KINERJA 50 Hz | ||||||||||||||||
MODEL | P2 | PENGIRIMAN n=285O l/mnt | ||||||||||||||
1~ 220V/240V | 3~ 380V/415V | KW | HP | Q | l/mnt | 0 | 20 | 40 | 60 | 80 | 100 | 120 | 140 | 160 | 180 | 200 |
m3/jam | 0 | 1.2 | 2.4 | 3.6 | 4.8 | 6 | 7.2 | 8.4 | 9.6 | 10.8 | 12 | |||||
4SDM8/5-0,55 | 4SD8/5-0,55 | 0.55 | 0.75 | H(m) | 31 | 30 | 28 | 26 | 25 | 23 | 21 | 18 | 14 | 9 | 3 | |
4SDM8/6-0,75 | 4SD8/6-0,75 | 0.75 | 1 | 37 | 36 | 33 | 31 | 29 | 28 | 25 | 22 | 17 | 11 | 4 | ||
4SDM8/7-0,75 | 4SD8/7-0,75 | 0.75 | 1 | 43 | 42 | 39 | 36 | 34 | 32 | 29 | 25 | 20 | 13 | 4 | ||
4SDM8/8-1.1 | 4SD8/8-1.1 | 1.1 | 1.5 | 50 | 48 | 44 | 42 | 39 | 37 | 34 | 29 | 22 | 14 | 5 | ||
4SDM8/9-1.1 | 4SD8/9-1.1 | 1.1 | 1.5 | 56 | 54 | 50 | 47 | 44 | 41 | 38 | 32 | 25 | 16 | 5 | ||
4SDM8/10-1.5 | 4SD8/10-1.5 | 1.5 | 2 | 62 | 61 | 55 | 52 | 49 | 46 | 42 | 36 | 28 | 18 | 6 | ||
4SDM8/12-1.5 | 4SD8/12-1.5 | 1.5 | 2 | 74 | 73 | 66 | 62 | 59 | 55 | 50 | 43 | 34 | 22 | 7 | ||
4SDM8/15-2.2 | 4SD8/15-2.2 | 2.2 | 3 | 93 | 91 | 83 | 78 | 74 | 69 | 63 | 54 | 42 | 27 | 9 | ||
4SDM8/17-2.2 | 4SD8/17-2.2 | 2.2 | 3 | 105 | 103 | 94 | 88 | 83 | 78 | 71 | 61 | 48 | 31 | 10 | ||
4SD8/19-3.0 | 3 | 4 | 118 | 115 | 105 | 99 | 93 | 87 | 80 | 68 | 53 | 34 | 11 | |||
4SD8/22-3.0 | 3 | 4 | 136 | 133 | 121 | 114 | 108 | 101 | 92 | 79 | 62 | 40 | 13 | |||
4SD8/26-4.0 | 4 | 5.5 | 161 | 157 | 143 | 135 | 127 | 120 | 109 | 94 | 73 | 47 | 16 | |||
4SD8/28-4.0 | 4 | 5.5 | 174 | 169 | 154 | 146 | 137 | 129 | 118 | 101 | 78 | 50 | 17 | |||
4SD8/31-5.5 | 5.5 | 7.5 | 192 | 188 | 171 | 161 | 152 | 142 | 130 | 112 | 87 | 56 | 18 | |||
4SD8/35-5.5 | 5.5 | 7.5 | 217 | 212 | 193 | 182 | 175 | 161 | 147 | 126 | 98 | 63 | 21 | |||
4SD8/40-7.5 | 7.5 | 10 | 248 | 242 | 220 | 208 | 196 | 184 | 168 | 144 | 112 | 72 | 24 | |||
4SD8/42-7.5 | 7.5 | 10 | 273 | 266 | 242 | 229 | 216 | 202 | 185 | 158 | 123 | 79 | 26 |
