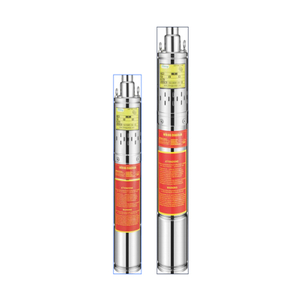

4''100QJ 8
100QJ
100: Diameter sumur: 100mm (4 ")
QJ: Pompa submersible Seri QJ
D: Motor fase tunggal (Tiga fase tanpa M)
8: Kapasitas (m3 / jam)
06: Panggung
0,75: Daya motor (KW)
Untuk suplai air dari sumur atau waduk.
Untuk keperluan rumah tangga, untuk aplikasi sipil dan industri.
Untuk penggunaan taman dan irigasi.
Suhu fluida maksimum hingga +35 °C.
Kandungan pasir maksimum: 0,25%.
Perendaman maksimum: 100m.
Diameter sumur minimum: 4".
Motor yang dapat diputar ulang atau motor layar obturasi penuh
Tiga fase: 380V-415V / 50Hz
Fase tunggal: 220V-240V / 50Hz
Dilengkapi dengan kotak kontrol mulai atau kotak kontrol otomatis digital
Pompa dirancang dengan casing yang ditekan
Standar dimensi NEMA
Segel mekanis khusus
Tegangan atau frekuensi lain 60 Hz
| UKURAN PARATEMER TABEL | |||||
| MODEL | A | B | C | D | E |
| 100QJD806-0,75 | 742 | 332 | 410 | 2" | 96 |
| 100QJD808-1.1 | 900 | 412 | 488 | 2" | 96 |
| 100QJD810-1.5 | 1044 | 442 | 602 | 2" | 96 |
| 100QJD814-2.2 | 1322 | 527 | 795 | 2" | 96 |
| 100QJ814-2.2 | 1453 | 502 | 795 | 2" | 96 |
| 100QJ818-3.0 | 1774 | 552 | 951 | 2" | 96 |
| 100QJ824-4.0 | 2120 | 627 | 1222 | 2" | 96 |
| 100QJ830-5.5 | 2474 | 712 | 1493 | 2" | 96 |
| 100QJ836-7.5 | 2564 | 802 | 1762 | 2" | 96 |
| DATA KINERJA 50 Hz | |||||||||||||||
| MODEL | P2 | PENGIRIMAN n=285O l/mnt | |||||||||||||
| 1~ 220v/240v | 3~ 380v/415v | KW | HP | Q | l/mnt | 0 | 83 | 100 | 117 | 133 | 150 | 167 | 183 | 200 | 208 |
| m3/jam | 0 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 12.5 | |||||
| 100QJD806-0,75 | 100QJ806-0,75 | 0.75 | 1 | H(m) | 37 | 33 | 31 | 28 | 25 | 20 | 16 | 13 | 6 | 2 | |
| 100QJD808-1.1 | 100QJ808-1.1 | 1.1 | 1.5 | 50 | 44 | 41 | 37 | 34 | 27 | 21 | 17 | 8 | 3 | ||
| 100QJD810-1.5 | 100QJ810-1.5 | 1.5 | 2 | 61 | 55 | 51 | 46 | 42 | 34 | 26 | 22 | 11 | 3 | ||
| 100QJD814-2.2 | 100QJ814-2.2 | 2.2 | 3 | 85 | 78 | 71 | 64 | 59 | 48 | 36 | 30 | 15 | 4 | ||
| 100QJ818-3.0 | 3 | 4 | 110 | 100 | 92 | 83 | 76 | 61 | 47 | 39 | 19 | 5 | |||
| 100QJ824-4.0 | 4 | 5.5 | 146 | 134 | 122 | 110 | 101 | 82 | 62 | 52 | 25 | 6 | |||
| 100QJ830-5.5 | 5.5 | 7.5 | 183 | 168 | 153 | 138 | 126 | 102 | 78 | 65 | 32 | 7 | |||
| 100QJ836-7.5 | 7.5 | 10 | 219 | 204 | 185 | 166 | 151 | 122 | 94 | 78 | 40 | 8 | |||
