4''100QJ 2
100QJ
100: Diameter sumur: 100mm (4 ")
QJ: Pompa submersible Seri QJ
D: Motor fase tunggal (Tiga fase tanpa M)
2: Kapasitas (m3 / jam)
06: Panggung
0.37: Daya motor (KW)
Untuk suplai air dari sumur atau waduk.
Untuk keperluan rumah tangga, untuk aplikasi sipil dan industri.
Untuk penggunaan taman dan irigasi.
Suhu fluida maksimum hingga +35 °C.
Kandungan pasir maksimum: 0,25%.
Perendaman maksimum: 100m.
Diameter sumur minimum: 4".
Motor yang dapat diputar ulang atau motor layar obturasi penuh
Tiga fase: 380V-415V / 50Hz
Fase tunggal: 220V-240V / 50Hz
Dilengkapi dengan kotak kontrol mulai atau kotak kontrol otomatis digital
Pompa dirancang dengan casing yang ditekan
Standar dimensi NEMA
Segel mekanis khusus
Tegangan atau frekuensi lain 60 Hz

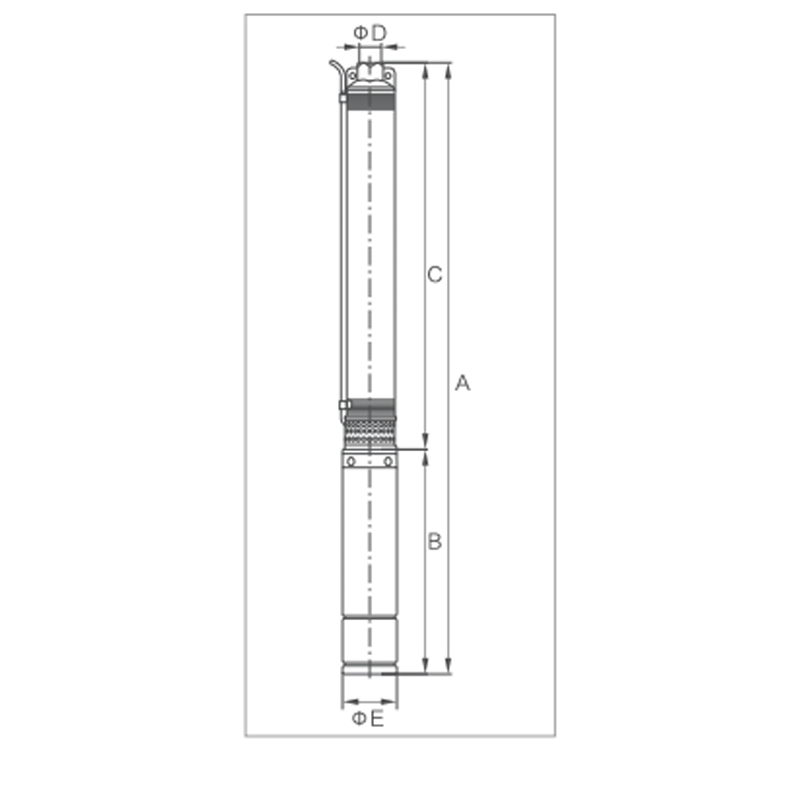

| UKURAN PARATEMER TABEL | |||||
| MODEL | A | B | C | D | E |
| 100QJD206-0.37 | 645 | 292 | 353 | 11/4" | 96 |
| 100QJD208-0,55 | 723 | 312 | 411 | 11/4" | 96 |
| 100QJD210-0,75 | 802 | 332 | 470 | 11/4" | 96 |
| 100QJD214-1.1 | 1036 | 412 | 624 | 11/4" | 96 |
| 100QJD220-1.5 | 1280 | 442 | 838 | 11/4" | 96 |
| 100QJD228-2.2 | 1635 | 527 | 1108 | 11/4" | 96 |
| 100QJ228-2.2 | 1610 | 502 | 1108 | 11/4" | 96 |
| 100QJ235-3.0 | 1901 | 552 | 1349 | 11/4" | 96 |
| 100QJ245-4.0 | 2306 | 627 | 1679 | 11/4" | 96 |
| DATA KINERJA 50 Hz | |||||||||||||||
| MODEL | P2 | PENGIRIMAN n=285O l/mnt | |||||||||||||
| 1~ 220v/240v | 3~ 380v/415v | KW | HP | Q | l/mnt | 0 | 17 | 25 | 34 | 42 | 50 | 58 | 66 | 83 | 92 |
| m3/jam | 0 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 5.5 | |||||
| 100QJD206-0.37 | 100QJ206-0.37 | 0.37 | 0.5 | H(m) | 44 | 41 | 40 | 39 | 36 | 33 | 29 | 23 | 16 | 1 | |
| 100QJD208-0,55 | 100QJ208-0,55 | 0.55 | 0.75 | 58 | 55 | 53 | 52 | 48 | 44 | 39 | 30 | 21 | 2 | ||
| 100QJD210-0,75 | 100QJ210-0,75 | 0.75 | 1 | 73 | 69 | 67 | 65 | 60 | 55 | 48 | 38 | 27 | 2 | ||
| 100QJD214-1.1 | 100QJ214-1.1 | 1.1 | 1.5 | 102 | 97 | 93 | 91 | 84 | 77 | 68 | 53 | 37 | 3 | ||
| 100QJD220-1.5 | 100QJ220-1.5 | 1.5 | 2 | 145 | 138 | 133 | 130 | 120 | 110 | 97 | 76 | 53 | 4 | ||
| 100QJD228-2.2 | 100QJ228-2.2 | 2.2 | 3 | 205 | 193 | 186 | 182 | 168 | 154 | 135 | 106 | 75 | 6 | ||
| 100QJ235-3.0 | 3 | 4 | 255 | 242 | 233 | 228 | 210 | 193 | 169 | 133 | 93 | 7 | |||
| 100QJ245-4.0 | 4 | 5.5 | 330 | 311 | 300 | 293 | 270 | 248 | 217 | 171 | 120 | 9 | |||
